Приточно-вытяжные с электроподогревом. ILTO 850



ILTO 650/850


Централизованное энергосберегающее решение по вентиляции


Описание системы ILTO 650 (150K), системы ILTO 850 (150K)


Внешний вид:


ILTO 650/850

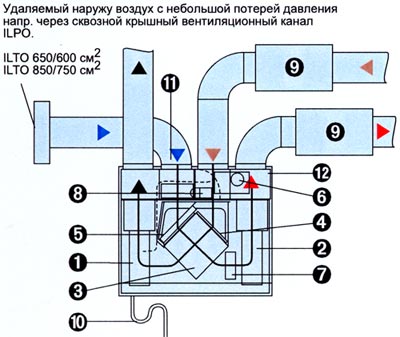

Принципиальная схема:


ILTO 650/850



1. Приточный вентилятор

2. Вытяжной вентилятор

3. Элемент РТ

4. Фильтр вытяжного воздуха

5. Фильтр наружного воздуха EU3 и EU5

6. Контроль фильтра

7. ТЭНы последующего нагрева или водяной калорифер

8. Переключатель (лето/зима) с приводом

9. Глушитель шума (не входит в постоянную поставку)

10. Удаление конденсата (гидрозатвор и шланг)

11. Клапан-бабочка (Econo-модели, дополнительная принадлежность)

12. Предварительный шумоглушитель


Описание:


ILTO меняет загрязненный воздух на свежий

Вентиляция - важная часть в инженерных комуникациях современных домов. В жилых и рабочих помещениях воздух нужно менять достаточно часто, чтобы человек мог чувствовать себя уютно, правильнее сказать регулярно, ибо элементы выделяющие вредности в атмосферу помещений перерывов не делают.
Установка ILTO является решением для помещений площадью от 200 до 350 кв. м.
Производительность около 740 кубов час.

ILTO удаляет загрязненный воздух и подводит, сберегая энергию, через элемент рекуперации тепла, новый свежий воздух. Наружный воздух фильтруется и при необходимости подогревается перед подводом в обслуживаемые помещения.

В ILTO постоянной принадлежностью является управляемый термостатом обхода элемента рекуперации тепла в летнее время, он препятствует бесполезному нагреву наружного воздуха в установке, и воздух поступает прохладным в комнатные помещения.


Место установки


ILTO устанавливается в теплое помещение (более 10оС), например в техническое помещение, кладовку и т.д. Подключения вытяжных каналов и электроподключение находятся в верхней части установки. В нижней части - штуцер удаления конденсата.


Регулирование эффективности вентиляции


В ILTO 850 есть стационарная панель управления, при помощи которой управляют трехступенчато производительностью приточно-вытяжной установки. Постоянной принадлежностью являются также разносторонние возможности дистанционного управления.


Подогрев приточного воздуха


Температура приточного воздуха регулируется обычно в диапазоне 15оС - 20оС. В дополнение к элементу рекуперации приточный воздух подогревается электротэном последующего подогрева. Если термостат установлен на 15оС, тэн включается автоматически, когда температура приточного воздуха падает ниже 15оС. Летом тэн можно отключить полностью. Приточный воздух можно подогревать также водяным радиатором (ILTO Econo), в этом случае теплоснабжение калорифера от коллектора системы отопления или отдельным контуром.


Обход элемента рекуперации тепла


В летнее время работа элемента рекуперации тепла неблагоприятна, потому что одной из задач вентиляции в летний период является отвод избыточных тепловыделений. Обход элемента рекуперации в ILTO обеспечивает приток прохладного воздуха. В установке - постоянная принадлежность - автоматически работающий щиток лето/зима.


Обслуживание


ILTO обслуживается сверху через люк обслуживания. Перед установкой должно быть пространство прим. 60 см. Фильтры проверяются ежемесячно и чистятся согласно необходимости, но по меньшей мере 4 раза в год. Индикатор загрязненности фильтра контролирует степень загрязненности фильтра приточного воздуха. Элемент рекуперации тепла чистят при необходимости. С установкой поставляются правила по обслуживанию.


При проектировании нужно принять во внимание
  • температура помещения установки не менее 10 С

  • в качестве места установки не рекомендуется влажное помещение, гараж, котельная и т.п.

  • пространство для обслуживания спереди 60 см

  • каналы рассчитывают исходя из расхода в 650 м3 и достижения низкого уровня шума установки

  • забор наружного воздуха для агрегата, см. рис.

  • удаление конденсата через водяной затвор, см. рис.

  • поток удаляемого воздуха должен быть на 5-15% больше потока приточного воздуха

  • при падении температуры наружного воздуха автоматика против запотевания и инея уменьшает поток приточного воздуха, при расчетах принять во внимание тепловые потери (можно использовать отдельный нагреватель в канале наружного воздуха для подогрева до минус 20 -15 С, что предотвратит обмерзание и позволит сохранить расчетный поток приточного воздуха )
    В установках с индексом V, функция включается по сигналу специального фотодатчика, только тогда, когда началось образование инея на стенках рекуператора, таким образом в сухих помещениях уменьшения приточного воздуха не происходит даже в сильные морозы.
  • необходимо принять во внимание пути перемещения воздуха, дверные проемы, переточные жалюзи

  • тщательно позаботиться об изоляции приточного воздуховода( до вентустановки)

  • канал наружного воздуха всегда изолируется в теплых внутренних помещения

  • канал утилизированного воздуха от установки всегда изолируется

  • канал удаляемого воздуха в теплых помещениях не трубует изоляции

  • канал приточного воздуха в комнатные помещения изолируется в холодных помещениях, в теплых помещениях каналы не требуют изоляции при нормальных температурах приточного воздуха.



Ввод в эксплуатацию


Эксплуатация во время строительства:

Внимание! Установкой нельзя пользоваться во время пылевых рабочих стадий.

Нормальная эксплуатация:

Надлежащая работа установки подтверждается базовым регулированием. Поток удаляемого воздуха регулируется на 5-15% больше потока приточного воздуха Основные эксплуатационные режимы описаны во инструкции по эксплуатации и обслуживанию.


ILTO ECONO (водяной радиатор)


Установка включает в себя эффективный радиатор последующего нагрева приточного воздуха, работающий на водяном отопительном трубопроводе. Для ILTO можно построить или свой контур распределения тепла или ее можно подключить, например, вместе с радиаторами в одну сеть. Выходы отопительного трубопровода расположены в верхней части установки.

Температура приточного воздуха регулируется снаружи установки. Регулятор оснащен датчиком, установленным в вентиляционной трубе приточного воздуха. Во всех случаях нужно убедиться в том, что регулятор открывает клапан при падении температуры приточного воздуха ниже +10оС. Регулировочный клапан - Danfoss Ra-N 20 и датчик oRa 2072. В вентиляционный канал наружного воздуха рекомендуется установить клапан с электроприводом, чтобы предотвратить попадание холодного наружного воздуха в установку при отсутствие электроэнергии . (модель Econo).
Возможный конденсат направляют в элементе ILTO в сток или канализацию (внутр. 12 мм) жестким шлангом или трубой. В шланг для конденсата устанавливается гидрозатвор, который можно сделать согнув медную трубу. Высота перегородки должна быть по меньшей мере 50 мм.

Примеры установки:

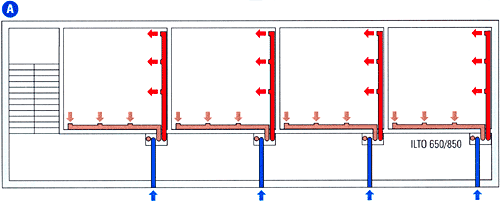

1. Вентиляция в учебных классах (рис. А)


ILTO 650 хорошо подходит в качетсве вентиляционной установки для учебных классов, которую можно регулировать согласно необходимости. Установку можно установить снаружи класса так, чтобы она не мешала обучению. ILTO, оснащенную шумопоглотителем можно установить также в учебный класс.


ILTO 650/850

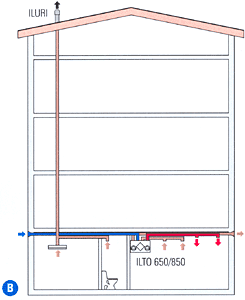

2. Деловой офис в многоэтажном доме (рис. В)


ILTO - хорошая альтернатива в качестве решения при капитальном ремонте вентиляции магазина на нижнем этаже многоэтажного дома. Так как установку закрепляют на стене, пространство на полу остается для другого использования.


ILTO 650/850

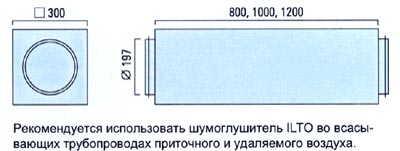

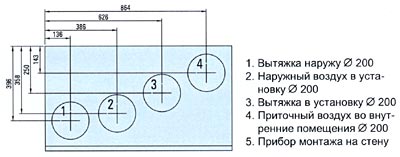

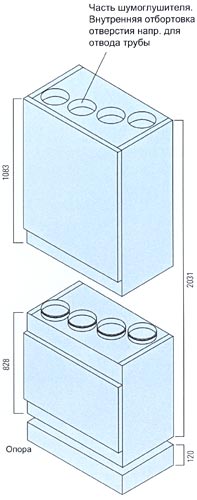

Габариты:




ILTO 650/850



ILTO 650/850


ILTO 650/850


ILTO 650/850

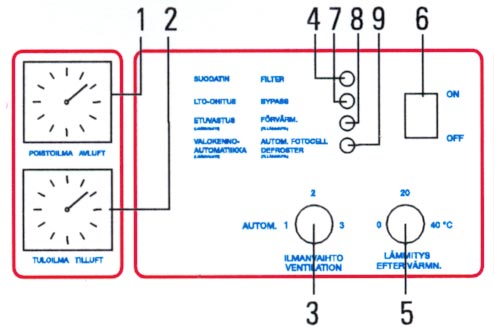

Регуляторы:


ILTO 650/850


  • Температура удаляемого воздуха

  • Температура приточного воздуха

  • 3-ступенчатое регулирование вентиляции

  • Сигнальная лампа фильтра

  • Регулирование последующего нагрева

  • On/Off

  • Сигнальная лампа обхода элемента РТ

  • Сигнальная лампа экономичного тэна (дополнительная принадлежность)

  • Автоматика фотоэлемента (дополн. принадлежность)
