Консольные (подпотолочные) кондиционеры. TR483GH/SPW-C483GH

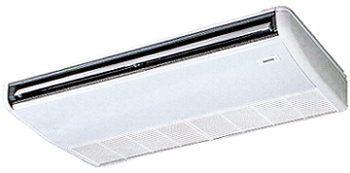

Внутренний блок: TR483GH
m.i.Japan
Внешний вид
Внешний вид

Функция автоматического отклонения лопастей является стандартной технической особенностью, обеспечивающей оптимальное распределение воздушного потока в режимах обогрева или охлаждения.
Угол отклонения направляющих лопастей автоматически устанавливается для режима обогрева или охлаждения. Например, если в режиме обогрева для скорости вращения вентилятора выбрано значение "Lo" (низкая), то выходящий поток будет направлен вниз, чтобы теплый воздух достигал пола.
Угол отклонения лопасти может принимать одно из 5 фиксированных значений пределах от 4 вверх и до 80 вниз от горизонтального положения. Имеется также функция автоматического попеременного отклонения лопасти вверх и вниз для распределения воздушного потока в широком диапазоне.
Направление воздушного потока регулируется автоматически при функционировании кондиционера как в режиме обогрева, так и в режиме охлаждения. Также может быть включена функция автоматического попеременного отклонения лопасти в пределах от положения F1 до положения F5 в любом из режимов функционирования. (Только модели с режимом обогрева.)


Эффективные диапазоны распространения струи воздуха из потолочного кондиционера


При охлаждении угол дефлектора относительно горизонтали составляет приблизительно 0 , а при подогреве дефлектор отклонен от горизонтали вниз на угол приблизительно 70 .

Фильтр с большим сроком службы


Фильтр с большим сроком службы позволяет не думать о техническом обслуживании в течение первых 2500 часов работы.

Тихая работа


Потолочные модули оборудуются высокоэффективным многолопастным вентилятором центробежного типа, создающим мощный, и в то же время спокойный воздушный поток, охватывающий все помещение. Переработанная, прошедшая аэродинамические испытания форма лопастей создает малый уровень шума даже при больших скоростях вращения вентилятора


Повышенное удобство обслуживания
Легкость установки


  • Наружные монтажные элементы для подвески. Значительно сокращается время, необходимое для крепления.

  • Дренажный патрубок можно подвести к любой стороне модуля (левой или правой).

  • Облегченный доступ к электронным компонентам (блоку управления) для проведения обслуживания.


    • Внешний блок: SPW-C483GH
    Установка высокоэффективного компрессора позволяет значительно улучшить характеристики с точки зрения энергосбережения и создания комфортных условий.
    Внешний вид
    Внешний вид

    Позволяет увеличить длину соединительных труб до 50 м, в то время как для моделей SPW-C253G и C303G длина труб не должна превышать 40 м. Внешние блоки можно устанавливать рядом друг с другом.

    Новые модули воздушных кондиционеров можно подключить к уже существующему контуру труб для циркуляции хладагента.
  • Возможности для увеличения производительности.
    Благодаря повышенной тепловой нагрузке можно использовать имеющиеся контуры труб при увеличении производительности.

    Схема и размеры наружного блока
    Схема и размеры наружного блока


    1. Отверстие для анкерного болта (4 отв. 013)
    2. Штуцер для подсоединения фресковой линии малого диаметра с муфтовым соединительным концом 3/8" (9,52 мм)
    3. Штуцер для подсоединения фресковой линии большого диаметра с муфтовым соединительным концом 3/4" (19,05 мм)
    4. Ввод для линий фрескового контура
    5. Ввод для линии электропитания





    • Характеристики кондиционера
    Фреон R22
    Холодопроизводительность (кВт) 14
    Теплопроизводительность (кВт) 16
    Потребляемая мощность охл/нагрев 5,13/5,41
    Класс энергоэффективности - охл.(ERR)/ наг.(COP) 2,9/3,08
    Перепад между вн.наружным блоком, м 20
    Диаметры фреонопроводов(жид./газ),мм 3/8-3/4
    Работа на охлаждение до, градусов С от -15 до 46
    Нагрев от -15 до 25
    Внутренний блок: TR483GH
    Размеры, В*Ш*Г , мм 240x1575x670
    ВЕС, кг. 38
    Расход воздуха ( Выс / низ) м.куб /мин. 32/22
    Уровень звукового давления (низ/выс. внутр. бл.) дБА 44/37
    Внешний блок: SPW-C483GH
    ВЕС, кг. 108
