Канальные кондиционеры. D253GH/SPW-C253GH


Внутренний блок: D253GH

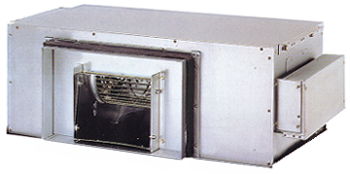

Внешний вид
Внешний вид
Высоконапорные промышленные кондиционеры скрытого типа с канальной раздачей являются идеальным выбором для подачи воздуха через систему воздуховодов.

Кондиционеры высоконапорного типа пригодные для установки в системах с канальной раздачей


Достижение высокого напора с давлением более чем 17 мм водяного столба (167 Па)
Высоконапорные кондиционеры скрытого типа с канальной раздачей являются идеальным выбором для подачи воздуха через систему воздуховодов.




Конструкция, позволяющая экономить пространство


Данные устройства могут устанавливаться вместе с практически любыми смонтированными ранее навесными потолками или в технологических пространствах, вместе с любыми системами скрытых воздуховодов, без существенной переделки.

Использование скрытого укороченного воздуховода


При использовании высоконапорного модуля вместе с укороченным воздуховодом (длиной приблизительно 4 - 5 м при избыточном давлении 5 мм водяного столба (49 Па)), расход и шум могут значительно увеличиться. Для устранения этого явления необходимо установить шибер для регулирования расхода воздуха (напор, создаваемый основным устройством превышает 15 мм водяного столба (147 Па)). Если использовать укороченный воздуховод невозможно, то рекомендуется применять воздуховод обычной конструкции (типа U).

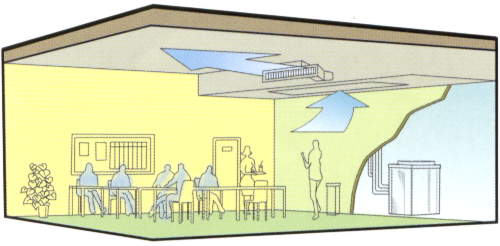

Пример установки


Система из подвешиваемого к потолку верхнего охлаждающего блока и наружного конденсаторного блока для охлаждения больших помещений, ресторанов и т.п.

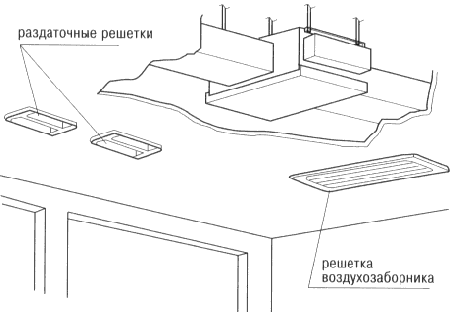

Пример установки
Пример установки



Внешний блок: SPW-C253GH
Установка высокоэффективного компрессора позволяет значительно улучшить характеристики с точки зрения энергосбережения и создания комфортных условий.
Внешний вид
Внешний вид


Позволяет увеличить длину соединительных труб до 50 м, в то время как для моделей SPW-C253G и C303G длина труб не должна превышать 40 м. Внешние блоки можно устанавливать рядом друг с другом.

Новые модули воздушных кондиционеров можно подключить к уже существующему контуру труб для циркуляции хладагента.
  • Возможности для увеличения производительности.
    Благодаря повышенной тепловой нагрузке можно использовать имеющиеся контуры труб при увеличении производительности.

    Схема и размеры
    Схема и размеры


    1. Отверстие для анкерного болта (4 отв. 013)
    2. Штуцер для подсоединения фресковой линии малого диаметра с муфтовым соединительным концом 3/8" (9,52 мм)
    3. Штуцер для подсоединения фресковой линии большого диаметра с муфтовым соединительным концом 3/4" (19,05 мм)
    4. Ввод для линий фрескового контура
    5. Ввод для линии электропитания





  • Характеристики кондиционера
    Серия напор 186 Па
    Фреон R22
    Холодопроизводительность (кВт) 7.3
    Теплопроизводительность (кВт) 8
    Потребляемая мощность охл/нагрев 3,63
    Класс энергоэффективности - охл.(ERR)/ наг.(COP) 2,1
    Перепад между вн.наружным блоком, м 15
    Диаметры фреонопроводов(жид./газ),мм 1/4-5/8
    Работа на охлаждение до, градусов С от -15 до 46
    Нагрев от -15 до 25
    Внутренний блок: D253GH
    Размеры, В*Ш*Г , мм 420x1065x620
    ВЕС, кг. 47
    Расход воздуха ( Выс / низ) м.куб /мин. 23
    Уровень звукового давления (низ/выс. внутр. бл.) дБА 44
    Внешний блок: SPW-C253GH
    ВЕС, кг. 71
